新闻中心

碳化硅(SiC)金刚石钻头研发成功

2024-05-07
85人观注
创源金刚石
 碳化硅(SiC)硬度莫氏9级,为难加工材料。

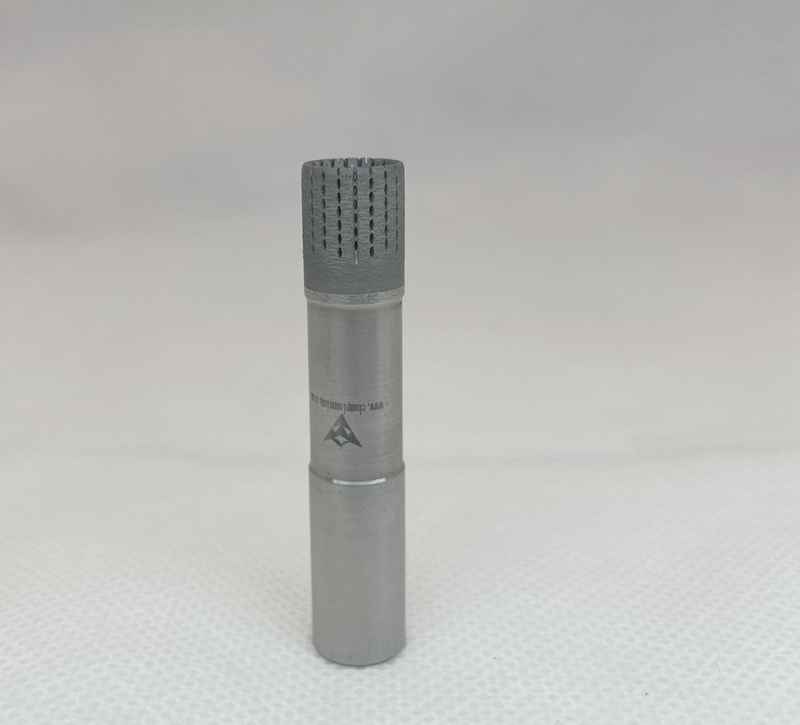

研发成果:
一、条件:
钻头线速度:5米/秒;
钻进速度0.05mm/秒;
金刚石工作层高度:8mm;

内冷,普通水;

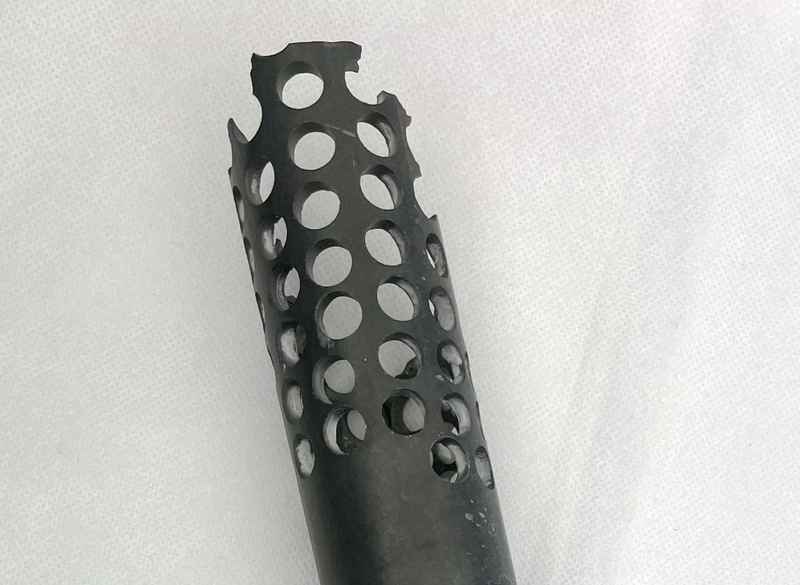

二、试验:
钻进寿命:2.828米;
孔壁光滑;
无爆边;
无须重复开刃(修磨);

三、研发结论:
1、随着钻头线速度的提高,消耗可下降,寿命可提高;
2、外径线速度5米/秒时,钻进速度选择0.02mm/秒,寿命提高至5+米;
3、外径线速度5米/秒时,钻进速度选择0.10mm/秒,寿命降低至1.5+米;

四、研判:

  配方及钻进工艺的进一步优化,钻头性能尚有较大的提高空间。
